一、用途

　　XWＫ型壓力控制器是以丁晴橡膠膜片為密封隔離元件的低微壓力控制器，可用于氣體和液體（油、水）的過程壓力監視控制，聯鎖保護．控制器的控壓范圍是0～160KPa ，共有10個品種。

二、型號編寫含義

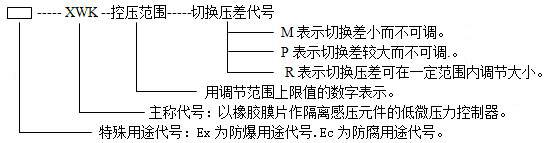

　　XWK型壓力控制器的型號編寫由4部分組成，,各部分之間以短橫線分開，,其含義如下：

三、結構特點

　　3.1 外形結構和安裝尺寸

　　外形結構和尺寸如圖1-1和圖1-2所示：壁裝安裝支架如圖2所示：

　　3.2 工作介質浸潤材料.

　　工作介質浸潤材料為鋁合金和丁晴橡膠,可用于無腐蝕性介質。工作介質浸潤材料為不銹鋼和丁晴橡膠，則可用于腐蝕性介質。

　　3.3 電氣連接和引線標記：

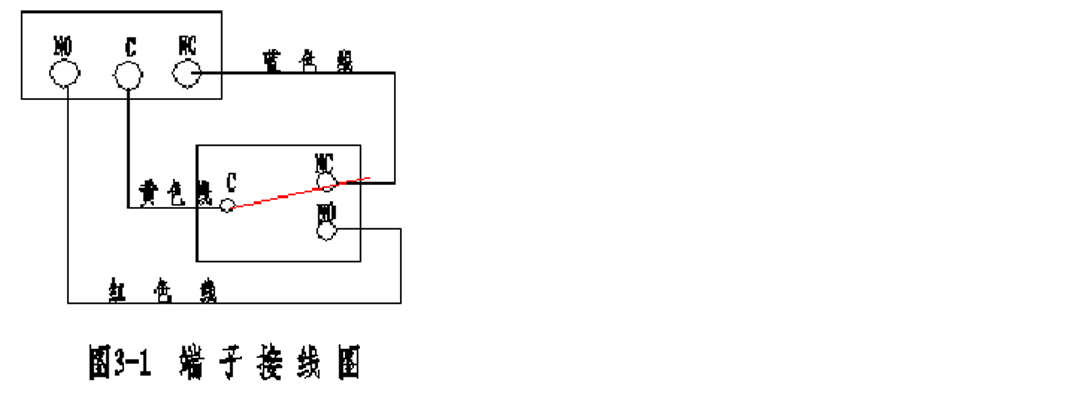

　　儀表的電訊號由接線端子轉接, 引線標記如圖3-1所示。

　　3.4 安裝和壓力連接

　　儀表可以壁裝和管裝。壁裝安裝支架如圖2所示；

　　管裝安裝尺寸為外螺紋M20X1.5和G1/4”內螺紋并存的連接接頭。
