XMK型壓力控制器
一、用途
XMK型壓力控制器是以丁晴橡膠膜作密封隔離元件的全密封活塞式控制器。．可用于氣體和液體（油、水）的過程壓力監視、控制，聯鎖保護。由于設有限位機構，控制器具有很高的超壓承受能力，特別適用于系統壓力（或峰值壓力）很高而監視、控制壓力較低的情況。控壓范圍是：0.02～4MPa,共有7個品種。
二、型號編寫含義

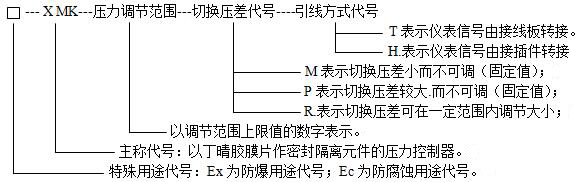

XMK型壓力控制器的型號編寫由5部分組成,各部分之間以短橫線分開，其含義如下：
三、結構特點
3.1 外形結構和安裝尺寸

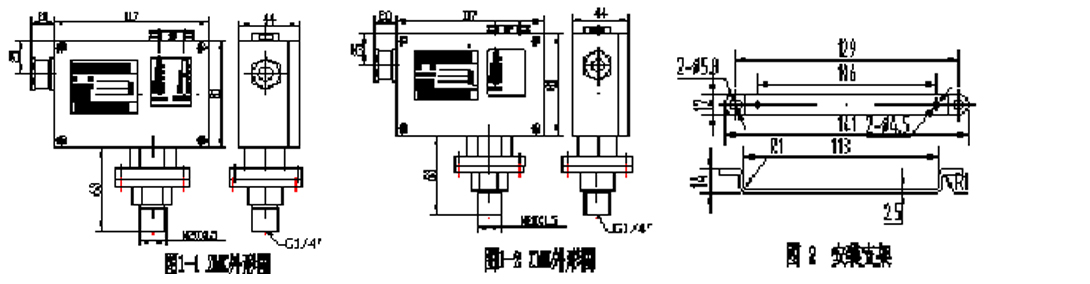

外形結構如圖1-1,和圖1-2所示；儀表可以壁裝,安裝支架如圖2所示,儀表也可以管裝，安裝接頭螺紋是M20×1.5和G1/4”共存。
3.2 工作介質浸潤材料
a.工作介質浸潤材料為鋁合金與丁晴膠膜片,用于普通無腐蝕性的氣體和油、水等液體介質。
b.工作介質浸潤材料為不銹鋼1Cr18Ni9Ti與丁晴膠膜片，可用于對1Cr18Ni9Ti和丁晴膠膜片無腐蝕性的氣體、液體介質。
3.3 電氣連接和引線標記
儀表的電信號引線分兩種方式：
a.接線端子連接方式如圖3-1所示：
b.接插件引線方式如圖3-2所示：
3.4安裝方式和壓力連接
儀表可以管裝,連接接頭是M20X1.5-6g螺紋。儀表也可壁裝,安裝支架如圖2所示
